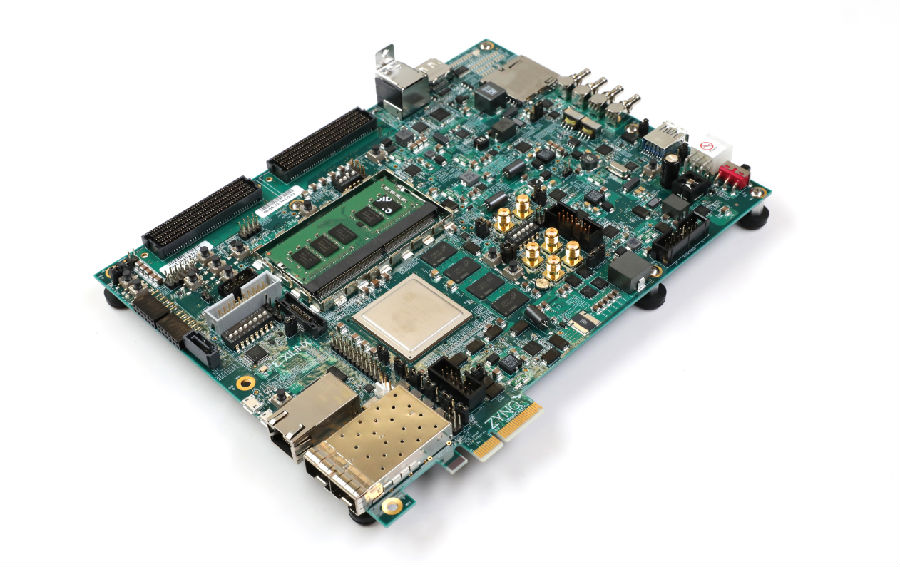

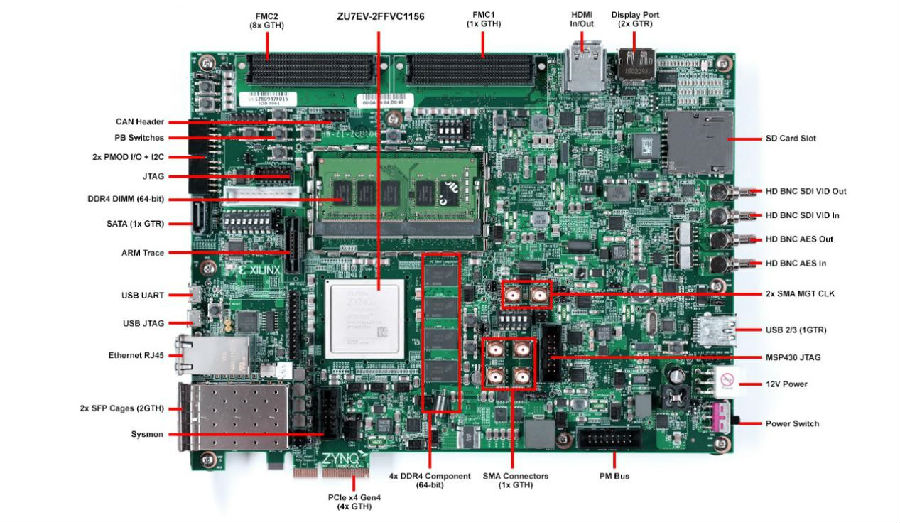

??ZCU106 評估套件可幫助設計人員為視頻會議、監控、高級駕駛員輔助系統 (ADAS) 以及流媒體及編碼應用快速啟動設計。（The ZCU106 Evaluation Kit enables designers to jumpstart designs for video conferencing, surveillance, Advanced Driver Assisted Systems (ADAS) and streaming and encoding applications.ZCU106評估套件可幫助設計人員快速啟動視頻會議，監控，高級駕駛員輔助系統（ADAS）以及流媒體和編碼應用的設計。）此套件包含一個 Zynq? UltraScale+? MPSoC EV 器件,并支持所有可實現各種應用開發的主要外設及接口。 隨附提供的 ZU7EV 器件配備四核 ARM? Cortex?-A53 應用處理器、雙核 Cortex-R5 實時處理器、Mali?-400 MP2 圖形處理單元、支持 4KP60 的 H.264/H.265 視頻編解碼器和 16nm FinFET+ 可編程邏輯。  ??

     l  經過優化，可采用 Zynq Ultrascale+ MPSoC 快速進行應用原型設計

l       集成型視頻編解碼器單元支持 H.264/H.265

l       HDMI 視頻輸入輸出

l       PCIe? Endpoint Gen3x4、USB3、 DisplayPort & SATA

l       DDR72 SODIMM — 72-bit w/ ECC 與處理器子系統 相連

l       DDR4 組件 — 64 位，與可編程邏輯相連

l       2 個 SFP+ 屏蔽罩

l       2 個 FPGA Mezzanine Card (FMC) 接口，實現 I/O 擴展

l     特色 Xilinx 器件：包含 Zynq UltraScale+ XCZU7EV-2FFVC1156 MPSoC

l       系統邏輯單元（K）：504

l       存儲器：38Mb

l       DSP Slice：1728

l       視頻編碼解碼器單元：1

l       最大I/O引腳：464

配置

l  板上 JTAG 電路，通過 USB 實現配置

l  雙路 Quad-SPI 閃存

l  從 SD 卡啟動

存儲器

l  PS DDR4 72-bit SODIMM w/ ECC

l  PL DDR4 組件

l  Quad-SPI 閃存

l  SD 卡槽

控制 & I/O

l  6x 方向按鈕

l  DIP 開關

l  PMBUS 及系統控制器 MSP430 可開關電源、時鐘和 I2C 總線

l  USB2/3

擴展連接器

l  2 個 FMC-HPC 連接器

l  2 個 PMOD 插頭

通信與網絡

l  SDI (x1 GTH)

l  AES3 音頻連接器

l  SFP+ cage (2x 2GTH)

l  SMA (x1 GTH)

l  UART 至 USB 的橋接器

l  RJ-45 以太網連接器

l  SATA (1 x GTR)

l  PCIe Gen3 Endpoint (x4 GTH)

顯示

l  HDMI 視頻輸入輸出 (x3 GTH)

l  DisplayPort (2x GTR)

時鐘技術

l  可編程時鐘

l  系統時鐘、用戶時鐘, 抖動減弱時鐘

功耗

l  12V 插墻式適配器或 ATX
